1. 일반사항

1-1 K-B벤토나이트 지수재란?
  K-B벤토나이트 지수재는 물과접촉하면 특유한 팽창기능을 발휘하는 고성능 소디움 벤토나이트를 압축성형하여 그 사면을 그물망사(직포)를 부착하여 일정 치수로 가공한 제품으로서 유연성과 경직성을 알맞게 조합하여 어떠한 구조물 에도 적용이 용이한 콘크리트 시공 Joint 및 지하매설 P.C 구조물의 Joint, 관 의 틈새(Sleeve)부위등의 지수(Water stop)를 위한 전문 방수 제품이다.
2. 재 료
2-1 자재명 ; K-B벤토나이트 지수재
2-2 규 격 ; K-B벤토나이트 지수재 ; 2.5㎝×1.5㎝×500㎝ / ROLL(일반형)
2.5㎝×1.5㎝×500㎝ / ROLL(수화지연형)
2-3 용 도
(1) 제반지하구조물의 시공조인트
(2) 지하부분의 조립식 및 패널구조물
(3) 재래 지수판사용으로 하자가 발생한부분
(4) 정화조,폐수처리시설,위생조,하수맨홀,지하수로이음부분
(5) 익스팬션 죠인트를 제외한 팽창에따른 자체보수 능력을 필요로 한 죠인트 부분
(6) 구조체 관통부위와 Sleeve 처리
   ex) Rock Anchor 또는 바닥 스라브 관통 H-Pile
2-4 자재의 재질,형상
수화시 고팽창성과 점착성을 나타내는 순수천연산 소디움 벤토나이트(Sodium Bentonite)를 주성분으로 하여 압축성형하고 그 상,하면에 그물망사를 부착한 형태
2-5 자재의 특징 및 장점
(1) 탁월한 수화팽창능력
    천연소디움 벤토나이트만을 재료로 하여 물과 접촉하면 일정한 한도까지 팽창합니다.
(2) 자체보수(Self-Sealing)효과
    수화팽창 작용에 의해 1차적인 지수효과 뿐만아니라,구체에 발생한 균열 및 공극 까지도 2차적(1) 인 씰링(Sealing)효과를 가진다.
(3) 간편한 시공
    간편하고 용이한 시공으로 누수 및 침입수 발생시 탁월한 성능을 발휘한다.
(4) 영구적인 방수효과
제품명 용 도 폭 두 께 길 이 포 장
KB-2515 지수용 25mm 15mm 5m 8Roll/BOX
KB-2515 지수용 25mm 15mm 5m 8Roll/BOX
천연 무기재료에 의한 방수기능으로 변성 및 노화가 일어나지 않으며 영구적이다.
(5) 취급한 안정
인체에 무해한 천연 무기재료 이므로 작업시 안전하고 환경오염의 염려가 없다.
(6) 폭넓은 적용성
구체의 연계부 또는 관통틈새(Sleeve)에 자유로운 응용시공 가능.
2-6 K-B벤토나이트 수팽창성 지수재 품질기준
시 험 항 목 단위 기 준 치 시험결과치 시 험 방 법
인 장 하 중 kgf 30 이상   KSM 6518
노화우인장하중 kgf 30 이상   KSM 6518
경     도 HS 80 이하   KSM 6518
부 피 팽 창 율 % 400 이상   의뢰자 제공
2-7 K-B벤토나이트 수팽창성 지수재 물성치
시 험 항 목 단 위 요 구 사 항 시 험 방 법
인장파단하중 kgf 30 이상 KSM 3601
파단신장율 % 7.7 이상 KSM 3601
인열하중 kgf 9.6 이상 KSM 3601
내한성   Crack 유무-이상없슴 -20℃(±1℃)24시간
시공허용온도   -17.7℃ ∼ 110℃
유해성분 ppm Mn,Pb,Cd,Cl,Cu,As,Hg 먹는 샘물 기준
부피 팽창율 % 400 이상 KSM 6518
2-8 보관 및 취급방법
(1) 원칙적으로 실내가 가건물에 보관할 것. 부득이 실외보관시는 각재 위에
합판을 깔고 덮개를 덮어 보관해야 하며, 직접 우수나 지하수에 닿지 않 도록 보관한다.
(2) 취급시에는 화학적으로 무해하므로 특별히 주의할 필요가 없다.

2-9 기타 보조재료 및 시공장비
(1) CON'C 못 - CON'C 타설시 이탈 방지용
(2) 설치시 고정용 망치
(3) 절단용 칼
(4) 기타 청소용구 등
3. 시 공

3.1 일반사항

(1) 지하 구조물의 연결부의 수밀성 및 유수방지를 목적으로 지수재를 사용하며 제품의 규정은 사용재료에 따라 품질 규격에 적합된 것으로 한다.
(2) 영구적인 지수 효과를 가지고 있는 것으로서 콘크리트 구조물 이음부의 신축 및 진동으로 인한 콘크리트 균열시 누수방지의 효과를 얻을 수 있어야한다.
(3) 지수재의 표면을 눈으로 보아 변형이 되었거나 재질이 변질된 것은 없어야 한다.
(4) 지수재의 형상은 순수천연산 벤토나이트를 압축성형하고 그 상,하면에 그물 망사를 부착한 형태
(5) 지수재의 저장수명은 무한정으로 내한,내열성이 우수하여 -40℃∼70℃의 온도 범위 에서 재질의 변화가 없어야 한다.
(6) 지수재에는 제조자명(또는 약효) 및 제조 연월일을 명시한다.
(7) 지수재는 비나 눈에 젖지않게 하고 직사광선을 피할 수 있도록 창고에 저장하여 품질의 변화가 없도록 조치하여야 한다.

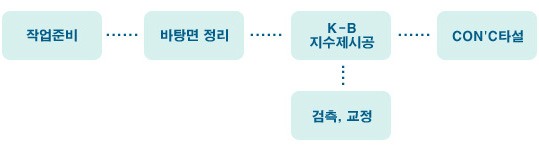

3.2 공 정
3-3 시공시 기후조건
     내한,내열성이 우수하여 -40℃∼70℃의 온도 범 위에서 재질의 변화가 없어야 한다.
3-4 K-B벤토나이트 지수재 시공방법
①. 시공면이 청결,건조한 상태를 유지하고 평활하게 한다.
②. 조건이 충족되지 않은 경우에는 적절한 바탕작업으로 면처리를 한다.
③. K-B벤토나이트 지수재는 타설 콘크리트 면을 따라 설치한다.
④. 시공위치는 구체철근이 녹스는 것을 방지하기 위해 외측 철근 바깥쪽에 설치 하고, 최소 5㎝이상 콘크리트로 피복되도록 하는 것이 이상적이다.
⑤. 소정의 두께를 유지할수 없는 경우, 외측 철근 안쪽이나 죠인트부분 중앙 에 설치 토록 한다.
⑥.콘크리트 타설의 정도를 감안해서 적다한 간격으로(20㎝) 못으로 고정하되 바탕면이 고르지 않을 경우 10㎝이하로 고정한다.
⑦. K-B벤토나이트 지수재를 이어서 시공하는 경우, 서로 겹치지 않고 맞대 어 연결시킨다.
⑧. 우기또는 침수부위에 사용시, 조기수화를 방지하기 위해 팽창을 억제 지연하기위한 제품을 설치한다.( K-B벤토나이트 지수재 지연형사용)
