. 일반사항

-1. 적용범위



A.

본 절은 건축 및 토목 구조물을 지하수와 오염수로부터 보호하기 위해 설치되는 벤토나이트 쉬트 방수재의 자재 및 시공에 적용한다.

B.

내용 : 벤토나이트 쉬트 자재 및 시공

C.

참조 규격 : KSK 0514-96, KSF 4911-93(ASTM D412)등에 따른다.

-2. 제품



A. 재질



(1)불투수성 또는 난투성으로 지하구조물 방수 목적에 적합한 재질이어 야 한다.

(2) 재질은 벤토나이트 재질이어야 한다.



()벤토나이트 계열
()벤토나이트 쉬트는 물과 반응할 때 고팽창성을 나타내는 천연 소 디움 벤토나이트와 ()쉬트(고밀도 폴리에칠렌 : HDPE High Density Poly Erylene)를 압축하여 만든 ()이중 방수막구조로 구성 되어야 한다.
(
)국가공인기관의 재질 분석서를 제출하여야 한다.
(
)팽창력이 뛰어난 천연 소디움 벤토나이트를 사용한 방수재이어야 한다.

(3) 방수재의 접합은 못과 와셔를 이용하여 접합한다.
(4)
방수재의 수명은 영구적이며 내구성, 내노화성, 내약품성, 내진동, 내 충격성이 강해야
(4) 한다.
(5)
방수재는 어두운 지하내에서 눈으로 손상여부를 용이하게 식별할 수 있도록 한쪽 표면
(4) 에 표시층을 표시하여야 한다.

B. 치수

구 분

K · B - SHEET

두께(mm)

4.5mm (허용오차 ±10%5%)

길이(m)

7.5 이상/Roll

(m)

1.2 이상/Roll

성분

고밀도 HDPE에 고분자 수지를
특수 코팅된 벤토나이트로 압축 성형시킨
이중 방수막의 방수쉬트

C. 형성

 방수재는 1두루말이(Roll)로 만들어야 하며 폭 방향을 가로방향, 길이방향을 세로방향으로 한다.

D. 겉모양

방수재의 겉모양은 포장을 풀어 평면으로 펴서 관찰할 때 다음의 결점이 없어야 한다.
(1)
매우 구부러져 있는 것.
(2)
가장자리 또는 중간 면이 늘어져 있거나 기복이 있는 것.
(3)
표시 층이 분리되어 있는 것.
(4)
찢어진 부분, 절단된 부분, 접힌 곳이나 주름 및 구멍 뚫린 곳이 있는 것.

E. 품질

(1) 방수재의 품질은 아래 기준이상 이어야 한다.
(2)
방수재 납품실적표를 제출하여야 한다.

<품질 기준 및 실험 방법>

시험 항목

단위

시험기준

시험방법


단위중량

Kg/m2

4.84 이상

KSK 0514-96

낙구충격시험

-

이상없어야 한다.

KSM 3074
(500g
강구, 1m)

벤토나이트

부피팽창률

%

650 이상

상온증류수
48 hour
이상

H
D
P
E

인장강도

Kgf/cm2

250 이상

KSF 4911
(ASTM D412)

인열강도

Kgf/cm2

40 이상

KSF 4911
(ASTM D412)

신장률

%

450 이상

KSF 4911
(ASTM D412)

F. 시험방법

(1) 벤토나이트 계열
    KSK 0520-90, KSF 4911-93
ASTM 규정에 의거 시행한다.
(2)
시험은 국가공인기관에서 시행한다.

G. 검사방법

(1) 벤토나이트 계열

() 로트의 구성 : 로트의 구성은 1회 납품량으로 하되 현장 도착분에 대하여 5000m2() 1로트(Lot)로 한다.
(
) 검사방법 : 계량 규준형 1회 샘플링 검사(표준편차를 모를 때 상한 또는 하한 규격치 중
() 한쪽만 규정된 경우)에 따라 검사하고 합격 또는 불합격을 결정한다.

I. 제품표시

방수재는 두루마리(Roll)마다 포장상단에 다음의 표시를 하여야 한다.

(1) 품명(또는 상품명) :
(2)
치수(두께 × 길이 × 폭) :
(3)
제조 년월일 :
(4)
제조자명 또는 약호 :
(5)
제조자 주소 및 전화번호 :
(6)
취급시 주의사항 :
(7)
소요처 :

J. 시공지도 및 장비대여

(1) 시공자는 방수재 공급자로 하여금 각 현장별로 방수공사 개시·전후에 설치, 시공에 대한 교(1) 육을 시키도록 하며, 공사진행중( 100m)에도 수시로 시 공 지도토록 한다.
(2)
시공자는 방수재 공급자로 하여금 지하철이나 각 현장 전구간에서 일시에 공사추진이 이
(1) (1) 루어 지더라도 시공에 차질이 없게 납품계획서를 사전에 시공 사에게 제출토록하며, 시공에 (1) 필요한 공구 (타정공구, AIR TESTER )을 확보하여 각 현장에 실시 대여하도록하여야 한다.

. 시공

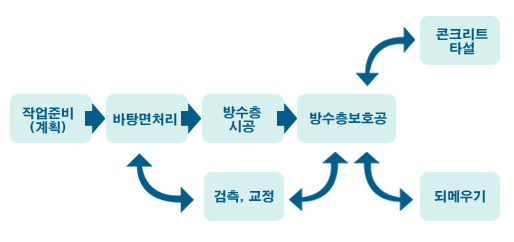

-1. 시공전 작업준비(계획)

(1) 벤토나이트 시공전 방수 시공업자와 진행될 작업부위, 작업량, 기타 다른 공정의 작업을 (1) (1) 협의한다.
(2)
방수시공 일정을 검토한 후 자재, 작업자, 장비, 부자재 등의 제반여건을 검토한다.
(3)
현장, 도면, 시방서, 계약서류에 나타난 사항을 비교하여 시공품질 관리자와 협의한다.
(4)
벤토나이트 방수시공시 타공정 전후와의 여건을 확인한 후 방수시공의 장애요인을 제거한
(1) .

-2. 바탕면 처리(공통사항)

(1) 강우, 강설, 강풍, 한파시에는 현장여건을 고려한 후 작업여부를 결정한다.(발주처, 시공관(1) , 시공업체 협의)
(2)
시공현장에 물이 흐르거나 고이지 않도록 반드시 미리 청소또는 배수 준비를 해야한다.
(3)
방수공사가 진행될 작업부위를 작업시방에 맞도록 청소하고 준비한다.
(4)
구멍, 균열부, 요철, 공극 등은 벤토나이트 알갱이 또는 씰링제로 최소 2mm이상 5mm
(1)(1) 지의 부분적 결함을 메우고 그 이상은 몰탈로 벤토나이트 시공이 가능하도록 면처리 한다.
(5)
벽체나 바닥의 관통부위 또는 H빔 주위를 벤토나이트 쉬트 1m2과 벤토 나이트 지수제,
(1) 갱이 또는 씰란트로 보강한다.
(6)
벤토나이트 시공후 후속공정이 연결되지 않을 때 P.E필름 등으로 덮거나 보강처리 한다.

-3. 방수층 시공

A. 시공에 있어서 공통사항

1.

벤토나이트 쉬트는 벤토나이트 면이 구체와 접촉하는 것을 원칙으로 한다.

2.

시공면이 2cm 이상의 공극이 있는 경우 몰탈로 면처리 한다.

3.

바닥에 고인물이나 벽위에 흐르는 물이 있는 경우 벤토나이트의 팽창 및 유실을 최소화 하기 위해 P.E필름으로 보강한다.

4.

방수층은 연속적이고 일체를 이루어 끊어지지 않아야 하며 밀폐되는 것이 원칙이다.

5.

바탕면의 상태에 따라 겹침부위의 폭을 조정함으로써 바탕면에 밀착될 때 이음부위가 벌어져 벤토나이트 쉬트로 덮이지 않고 들뜨는 부 분이 생기지 않도록 한다.

6.

고정못의 타정 간격을 적절하게 조정함으로써 타설콘크리트가 이음 부위 사이로 침입할 틈이 생기지 않도록 한다.

7.

현장여건에 따라 보호막을 설치하여 되메우기시 쉬트의 파손을 예방한다.

8.

방수층의 피압상태 유지를 위해 벤토나이트 면과 피 방수체 면은 GL에서 밀착, 밀봉되어야 하므로 피 방수면의 평활성과 타정간격에 유의한다.

9.

코너부분은 쉬트의 틈을 방지하기 위해 벤토나이트 알갱이를 충진해야 한다.

B. 바닥 및 상부 슬라브 시공

1.

쉬트의 시공은 일반적으로 벤토나이트 층이 구체에 면하도록 시공 한다. 이때는 마감 테잎프가 필요없다.

2.

벤토나이트 방수층 상부의 슬라브는 벤토나이트의 소화, 팽창으로 인한 양압에 저항해야 하므로 두께가 137kg/cm2 이상 이어야 한다. 슬 라브의 죠인트에는 지수판을 매입한다.

3.

벽체 방수공사의 후속공정을 위하여 슬라브 양쪽 끝에서 각각 30cm 정도 벤토나이트 쉬트를 베어 0.05mm P.E필름으로 아래, 위로 감싸 벤토나이트를 보양한다.

4.

벤토나이트 쉬트의 겹침부위는 최소한 7cm 이상 유지되어야 하며 겹침부위의 수밀성이 확보 되도록 겹침부위는 45cm 간격으로 못, 와셔 로 고정한다.

5.

보호몰탈을 타설하기 전에 방수층 설치 상태를 확인하고 잘못된 부분은 재시공 또는 보완한다.(검측, 교정)

6.

보호몰탈을 최소 3cm 5cm 이상의 두께를 확보한다.

7.

보호몰탈 없이 무근 콘크리트를 타설할 경우 최대한 60cm 이하의 높이에서 타설하여 쉬트의 파손이 없도록 한다.


C.
콘크리트 일반벽체 방수시공(되메움벽)

1.

바탕면을 고른후 벤토나이트 면이 접하도록 시공한다.

2.

벤토나이트 쉬트의 이음부위는 수직방향 또는 수평방향으로 둘 수 있다. , 수평으로 시공시에는 밑에서 1단 시공을 한 후 2, 3단 순으로 시공한다.

3.

되메우기나 강우또는 강선 등으로 파손을 염려하여 쉬트 시공 마감 부위에서 마감쫄대를 대고 15cm 20cm 간격으로 못을 타정한다.

4.

바닥 슬라브와 벽체로 이어지는 곳은 벤토나이트 알갱이 또는 부자 재인 벤토나이트 튜브를 설치한다.

5.

벤토나이트 쉬트는 대부분 되메우기 작업에 보호판을 필요로 하지 않으나 되메우기 흙이 고운 마사토(양진)가 아닐 경우 보호판을 대어 준다.
※ 유의사항 : 보호판 사용시 쿠션이 없는 것으로 한다.

6.

되메움층의 다짐은 85% 이상으로 한다.

D. 합벽구조물의 방수층 역방수 시공(토류벽, C.I.P, 지하연속벽)

1.

벽면의 요철이 심한 경우에는 몰탈이나 벤토나이트 씰란트로 벽면 고르기를 실시한다.

2.

벽면에 물이 흐를 경우에는 우선 벽면에 P.E필름이나 부직포, 합판 등를 10cm 겹처서 대고 그 위에 방수층을 시공한다.

3.

벤토나이트 쉬트를 7cm이상 겹친후 30cm 간격으로 못과 와셔 로 고정한다.

4.

벤토나이트 쉬트는 벤토나이트 면이 구조물을 향한다.(작업자 방향)

5.

이어치기 부분까지 시공후 벤토나이트 쉬트의 겹침 시공을 위해 남아 있는 부분의 보양에 유의하여야 하며 벤토나이트 쉬트의 경우 P.E 필름으로 잘 감싸 놓는다.

6.

콘크리트 타설전 방수층을 검토하여 손상된 부위는 반드시 보강처리하고 콘크리트를 타설한다.

7.

관통부위는 쉬트를 2중 처리하고 벤토나이트 씰란트나 가루를 된 반죽하여 보강처리 한다.

8.

앙카 프레이트 등은 벤토나이트 씰란트로 보강한다.

9.

필요한 경우 벤토나이트 알갱이나 벤토나이트 튜브를 길이로 놓아 보강한다.

10.

다른 방수재 유형과 만날 경우는 최소 30cm 이상은 겹치며 겹침부위는 벤토나이트 알갱이나 씰란트로 보강처리 한다.

11.

바닥 슬라브와 만나는 부분에는 벤토나이트 알갱이나 벤토나이트 튜브를 놓은 후 시공한다.

12.

벤토나이트 쉬트가 장기간 노출 우려가 있을 경우 우천을 대비하여 P.E필름을 덮어 주었다가 콘크리트 타설전에는 제거한다.

13.

콘크리트 못을 박은 자리는 벤토나이트 씰란트로 틈새를 막아야 한다.

14.

토류벽, C.I.P, 지하연속벽에서는 면처리를 몰탈이나 합판으로 한 후 뒷채움을 모래로 한후 벤토나이트 면이 구체에 접하도록 시공한다.

15.

연속벽의 경우 연속벽과 바닥 조정 콘크리트가 만나는 지점에 삼각형 모양(6×6×8) 또는 홈을 둔후 벤토나이트 튜브 50mm(지름)를 설치한다.

16.

콘크리트 시공 죠인트 부위는 수팽창 지수재를 이용하여 차수하며 지수제는 못으로 고정하고 이어 사용 시에는 맞대어 이음으로 한다.
